LED显示屏封装领域中，GOB与COB的核心差异源于封装体系的本质定位：GOB是传统SMD封装的防护升级方案，全程保留独立SMD灯珠；COB则是跳过灯珠预制环节的全新芯片级封装体系，无独立灯珠结构。两者的技术特性、性能表现与应用适配均围绕这一核心差异展开，所有表述均基于行业实际技术规范与应用现状。

封装原理与工艺路线的本质差异

COB（板上芯片封装，Chip On Board）属于芯片端出发的全新封装模式，核心是无需预制成SMD灯珠，直接将LED正装或倒装芯片固定在PCB基板上，通过引线键合实现电气连接，再经荧光粉涂覆、整体封装保护、切割分板等工序完成生产。整个流程中，芯片与PCB基板直接互联，无独立灯珠环节，是典型的“芯片级”封装工艺。

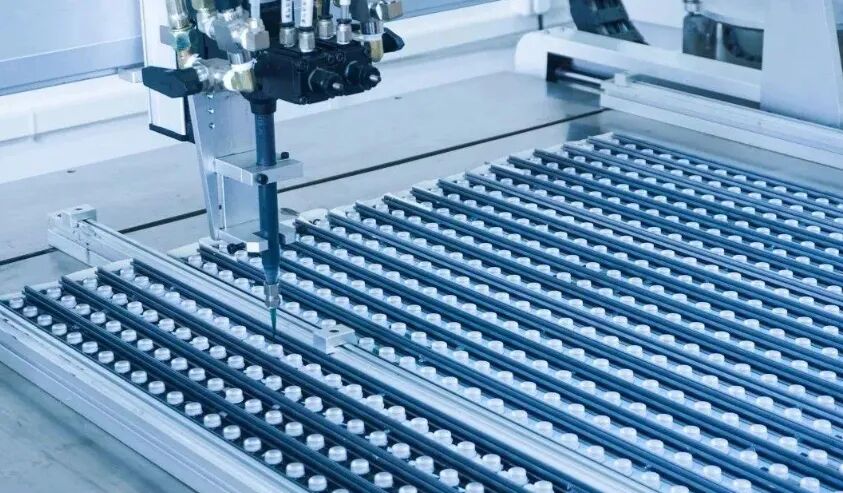

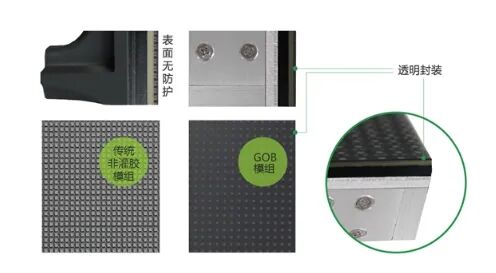

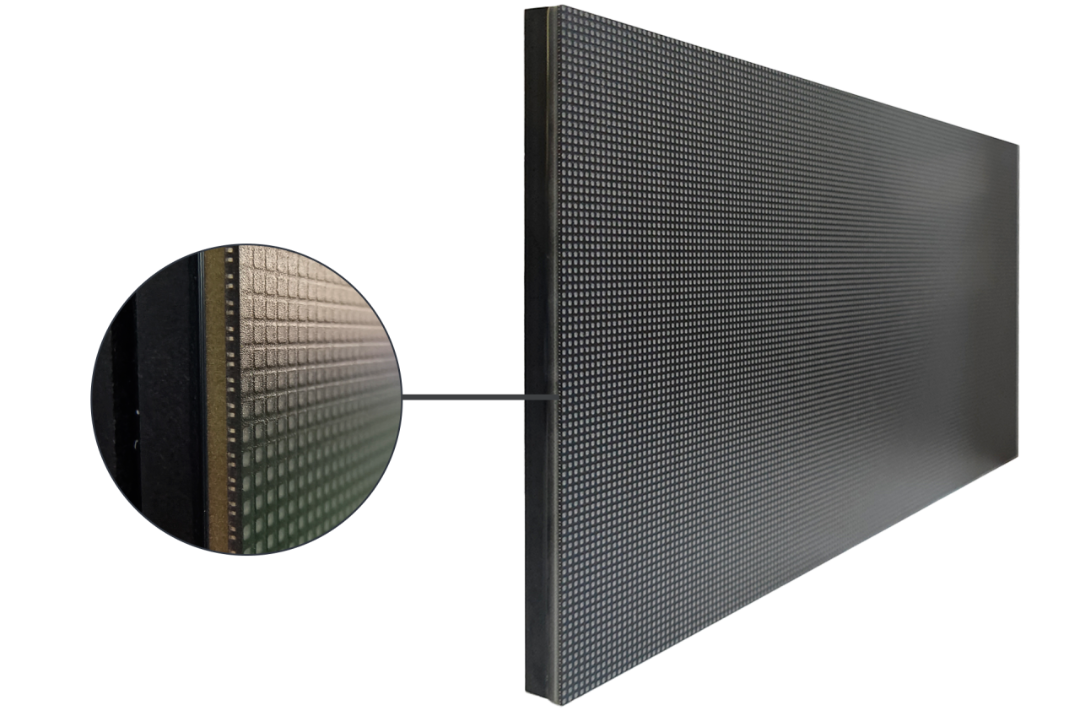

GOB（板上灌胶封装，Glue On Board）本质是SMD封装的补充升级，工艺建立在成熟SMD封装基础上：先完成SMD灯珠的采购与回流焊固定，经模组测试与表面清洁后，在模组表面灌注高透明专用防护胶材，固化处理后完成成品测试。该工艺未改变SMD封装的核心电气结构，仅通过灌胶环节为灯珠和焊点增加一体化保护层，保留了SMD点光源的本质特性。

关键性能的核心差异

1. 像素密度与分辨率

COB因摆脱灯珠支架的物理限制，像素密度上限更高，主流应用于P0.4至P1.2的室内超小间距场景，是实现超高分辨率显示的核心技术；GOB受SMD灯珠尺寸制约，分辨率上限较低，主流适配P1.0至P2.5的中高间距场景，难以突破P0.8的间距下限。

2. 防护能力

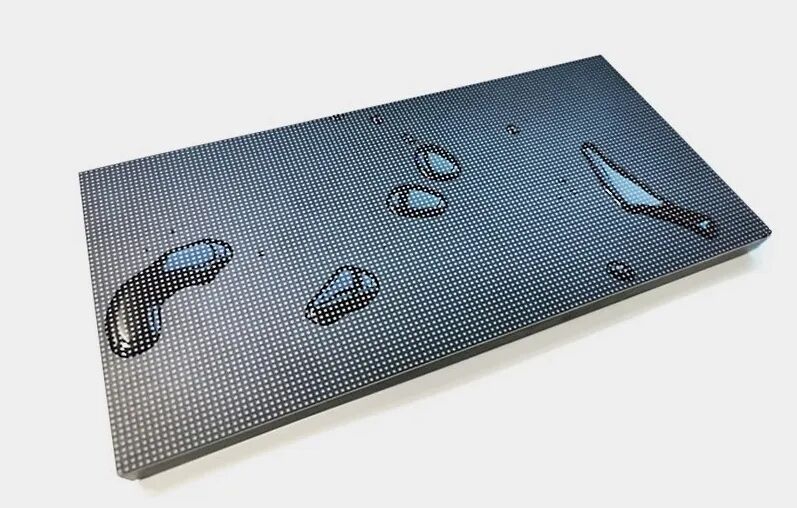

两者防护等级均优于传统裸板SMD，可达IP54至IP65级别，但防护逻辑不同。COB采用全密封整体封装，芯片与外部环境完全隔绝，防潮、防尘密封性更彻底；GOB通过表面胶层实现防护，重点保护灯珠表面与焊点，防护效果集中于模组表层，密封性略逊于COB。

3. 散热性能

COB的芯片直接与PCB基板接触，热量可直接传导，热阻更低、散热效率更优，能有效提升显示屏长期运行稳定性，适配7×24小时连续工作场景；GOB的胶层会形成轻微隔热层，虽不影响常规使用，但会小幅降低散热效率，高功率应用场景需额外强化散热设计。

4. 显示效果

COB无灯珠支架遮挡，形成连续发光面，消除了灯珠间暗区与“颗粒感”，显示均匀性、对比度更优，眩光更低，视觉效果更细腻；GOB的胶层可优化光学折射效果，弱化SMD点光源特性，但仍保留独立灯珠结构，显示均匀性与细腻度略逊于COB。

5. 维修与成本

维修方面，COB为芯片级整体封装，故障后需返厂借助专业设备处理，维修周期长、成本高；GOB保留SMD灯珠的电气连接结构，单个灯珠故障可现场剥离局部胶层更换，维护难度低、售后成本可控。成本结构上，COB无需采购SMD灯珠，材料成本较低，但固晶、键合工艺精度要求高，良率对成本影响大；GOB需额外投入SMD灯珠与灌胶材料，材料成本较高，但兼容现有SMD生产线，工艺难度低、良率稳定，中高间距场景性价比更优。

核心优劣势总结

1. COB封装

优势集中于显示性能与长期稳定性：分辨率突破能力强，适配超小间距高端需求；散热效率优异，延长使用寿命；显示均匀性与视觉体验佳，无颗粒感与眩光；全密封结构防护更彻底。劣势源于芯片级封装特性：维修难度大，现场维护能力不足；生产工艺门槛高，对设备与技术水平要求严格；同等功耗下亮度略低，高光场景需光学补偿。

2. GOB封装

优势体现在防护升级与实用性：胶层保护大幅降低灯珠脱落率，抗冲击、抗碰撞能力提升，适配恶劣环境与移动场景；兼容现有SMD生产线，技术落地门槛低；支持现场局部维修，维护便捷性与经济性优；在防护与显示效果间实现平衡，中高端场景性价比突出。劣势源于对SMD封装的依赖：胶层影响散热，高功率场景需强化设计；分辨率上限受限，无法实现超小间距显示；胶层造成10%-15%亮度衰减，需通过灯珠选型或驱动设计补偿。

应用场景适配原则

COB主要适配室内超小间距高端显示场景，如指挥调度中心、高端会议室、广播电视演播室等，这类场景对分辨率、显示均匀性与长期运行稳定性要求极高，对维修周期敏感度较低。GOB更适配户外/半户外显示场景与租赁、移动显示场景，如户外广告屏、体育场馆显示屏、舞台租赁屏等，这类场景侧重防护能力、抗冲击性与现场维护便捷性，像素间距需求以中高间距为主。在P1.0左右的常规商业室内显示场景中，两者可根据项目预算、显示效果需求与维护要求灵活选择。

总结与行业发展趋势

GOB与COB并非替代关系，而是针对不同需求的技术细分：COB是面向超高清显示的芯片级封装革命，核心解决分辨率与显示性能的极限问题；GOB是面向实用化需求的SMD封装升级，核心解决防护性与维护性的痛点问题。

行业发展趋势上，COB技术正朝着倒装芯片、无荧光粉量子点涂覆、集成驱动芯片的方向发展，核心目标是降低工艺难度、提升良率与性价比，巩固超小间距市场主导地位；GOB技术聚焦胶材配方优化，通过提升透光率、降低热阻减少光学损失与散热影响，结合贴合技术拓展户外小间距应用范围。两者将共同挤压传统裸板SMD封装市场份额，形成超高端与中高端市场的差异化竞争格局。
